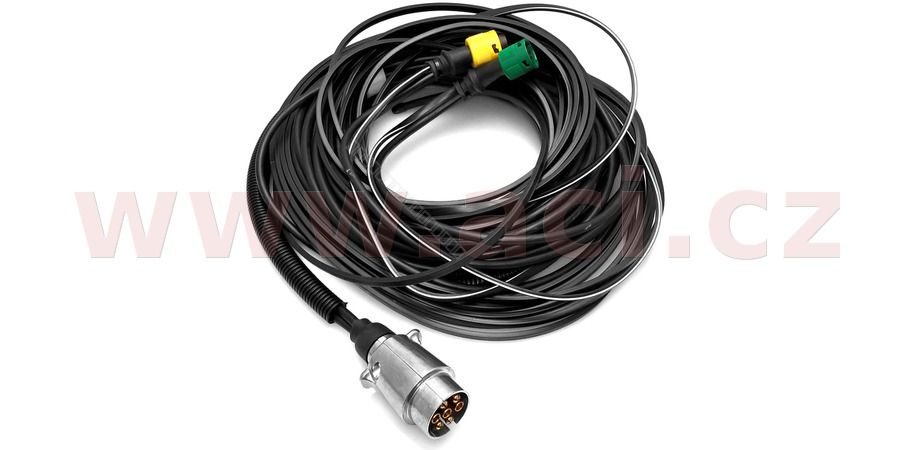

Kabeláž pro přívěs, přední vývody JOKON (Německo) ORIGINÁL
- 7 pin zástrčka
- 2x 5 pin konektor pro zadní světla
- (d=10,15 m)
- přední vývody SNAP-IN (d = 8,2 m)
| Výrobce | ACI |
|---|---|
| Číslo dílu | 9908032Q |
| Výrobce: | Jokon |
|---|---|
| typ zástrčky: | 7-pólová (ISO 1724) |
| délka zástrčka -> bajonet: | 10150 mm |
| přední vývody: | ano |
| délka předních vývodů: | 8200 mm |
| typ předních vývodů: | plochý kabel 2x1,5mm2 (pro spojky QS150) |
| bajonety: | 2x 5-pólový bajonet |
- Kompletní kabeláž pro přívěsy, která výrazně usnadní montáž elektroistalace.

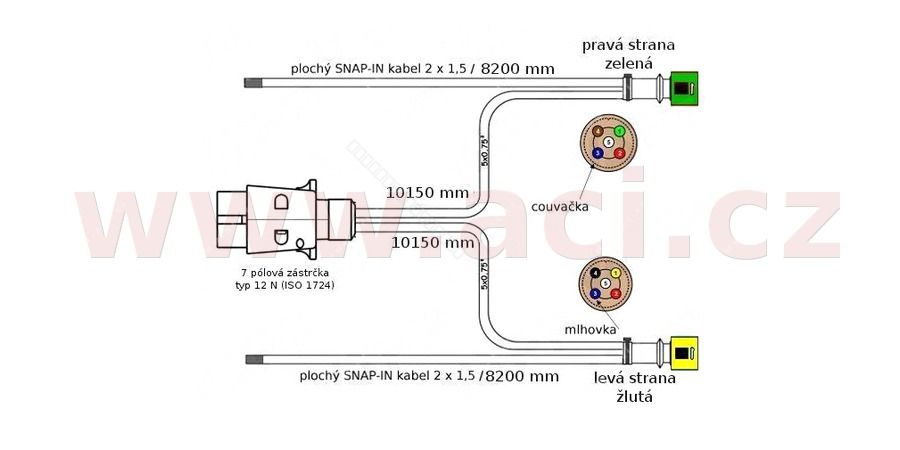

- Ze sedmipinové kovové zástrčky jsou vyvedeny dvě větve pětižilových kabelů 5x0,75 mm² (levá a pravá) o délce 10 150 mm.
- Obě větve jsou zakončeny 5-pinovými bajonety Jokon (žlutým na levé straně a zeleným na pravé) pro snadné a rychlé připojení kompatibilních svítilen, např. Jokon typ 830.
- Z každého bajonetu je dále vyveden dvoužilový plochý kabel 2x1,5 mm² o délce 8 200 mm, na nějž lze pomocí spojek SNAP-IN namontovat přední, boční, či doplňkové obrysové svítilny.
- Oproti třináctipinové verzi tato kabeláž nevede funkci couvacího světla.
- Levý zadní bajonet. konektor: pětipólový (blinkr, brzda, koncové, mlhovka, kostra), barva žlutá
- Pravý zadní bajonet. konektor: pětipólový se zapojenými čtyřmi piny (blinkr, brzda, koncové, kostra), barva zelená
| Délka [m] | 10 |
|---|---|
| Konektor | 5 pin |
| Zásuvky, zástrčky | 7 pin |
| Hmotnost | 2.80000 |
